ACTIVIDAD SEMANA 16

MAYO 26 al 28 DE 2020

ASIGNATURA: DIBUJO TÉCNICO
GRADO: SEXTO
DOCENTE: AIMER IDROBO PEREZ

TRAZAR LETRAS TÉCNICAS INCLINADAS

MAYÚSCULAS DE FORMA CURVA

Y COMBINADA

GRUPOS:

DUJ - PRB - OQCGS

Pasos:

1. Trazar las líneas guías horizontales (ya se vio anteriormente), como lo indica la gráfica:

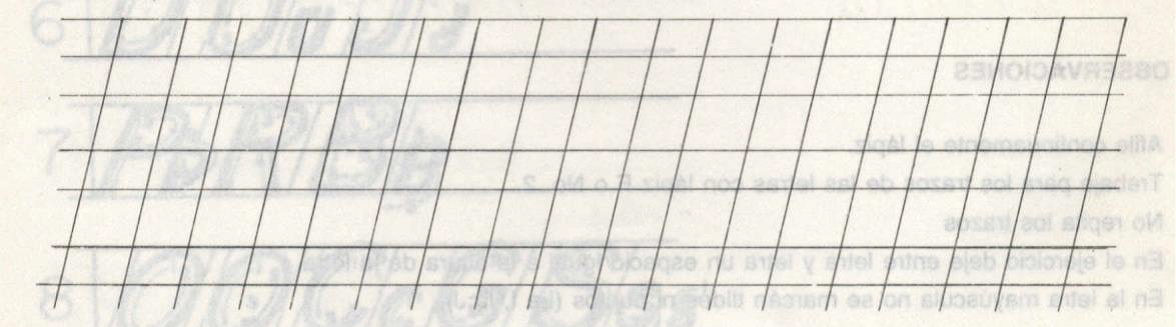

2. Trazar las líneas guías inclinadas a 75°, según lo visto, dejando un espacio entre línea y línea igual a la altura de la letra (7 mm. en este caso), como lo indica la muestra:

3. Dibuje a mano alzada las letras siguiendo la dirección y el orden operacional dado para cada letra. Como lo indica la muestra:

OBSERVACIONES

Afile continuamente el lápiz.

Trabaje para los trazos de las letras con lápiz HB o No. 2

No repita los trazos

En el ejercicio deje entre letra y letra un espacio igual a la altura de la letra

En la letra mayúscula no se marcan tildes ni puntos (La I, la J).

En la siguiente gráfica puede observar detenidamente el trazado de las letras técnicas mayúsculas inclinadas:

1. Realizar un plana completa en una hoja de block de dibujo de las letras TÉCNICAS INCLINADAS MAYÚSCULAS DE FORMA CURVA Y COMBINADA  DUJ - PRB - OQCGS ; debe seguir las indicaciones de los pasos anteriores:

La fecha de entrega es para el próximo Jueves 4 de Junio,  debe enviar las evidencias fotográficas a mi correo aidrope18@gmail.com o mi Whatsapp 317 788 77 04.

No olvidar escribir el nombre completo y el grado cuando envié la evidencia.

AGRADEZCO SU VALIOSA ATENCIÓN¡¡¡

DIOS LES BENDIGA ENORMEMENTE...

ACTIVIDAD SEMANA 15

MAYO 19 al 21 DE 2020

ASIGNATURA: DIBUJO TÉCNICO
GRADO: SEXTO
DOCENTE: AIMER IDROBO PEREZ

LETRAS TÉCNICAS INCLINADAS

LETRA INCLINADA

Este tipo de letra es muy utilizada, generalmente cuando se hace manualmente, debido a la tendencia que tenemos de escribir con alguna inclinación. Esta letra tiene una inclinación de 75°. Para obtener esta inclinación tome la escuadra de 45° y coloque la parte más larga (hipotenuza) sobre la regla de madera. Luego tome la escuadra de 60° y coloque la parte más puntiaguda (30°) haciendo contacto con la regla y un borde de la escuadra de 45°. Así obtendrá la inclinación de 75° (vea figura 2).

En este vídeo tutorial van a encontrar como ubicar las escuadras para trazar lineas a 15° y 75°; recuerde que debemos trazar lineas a 75° para que me sirvan de guía para el trazado de las letras técnicas inclinadas:

LA LETRA MAYÚSCULA:

La letra mayúscula es la base para el estudio de la letra minúscula. Las letras mayúsculas para mayor facilidad de aprendizaje están clasificadas por grupos o familias de letras, ya que para su trazado unos dependen de otras por similitud ej: La ) y la Q, la U y la J, etc. En todo dibujo la altura de los letreros y dimensiones es por lo general de 3 mm. ó Ve de pulgada aproximadamente. Para hacer la letra siempre deben trazarse líneas guía, para lograr una buena uniformidad.

Cuando se efectúa el rotulado hay enunciados que se deben resaltar tales como: NOMBRE DE LA EMPRESA Y EL TITULO. Estos letreros pueden hacerse con un tamaño de letra proporcional a su importancia.

TRAZADO:

Cada letra tiene su orden operacional para trazarse, debe siempre evitarse repetir los trazos, es decir, el espesor de cada trazo debe ser uniforme o sea el dejado por el lápiz al pasar una vez (veáse figura 3).

TRAZAR LETRAS MAYÚSCULAS DE TRAZOS RECTOS

GRUPOS

H I T- L E F - X Y Z

V A K - M W

Pasos:

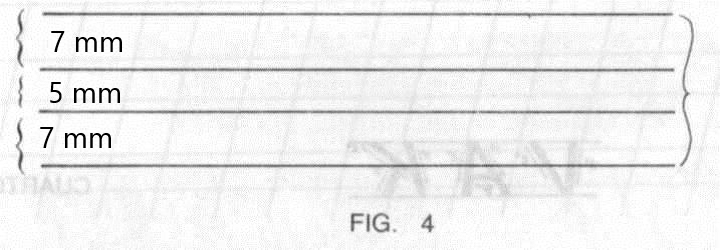

1. Trace las líneas guías horizontales de 7 mm. de ancho y 5 mm. de espacio entre guía y guía (estos trazos son suaves con lápiz 2H y CM ayuda de las escuadras (vea figura 4) .

2. Trace luego las líneas guías que dan la inclinación de la letra a 75° (vea párrafo letra inclinada).

Procure trazarlas espaciadas a una distancia igual a la altura de la letra (7 mm. en este caso). (fig. 5)



3. Inicie a pulso (mano alzada) eI trazado de las letras según las siguientes indicaciones.

La flecha indica la dirección en que se debe realizar cada trazo.

El número indica el orden operacional en que se debe hacer cada trazo.

Como cada espacio, para letras, tiene igual ancho que alto, usted puede observar que hay letras más anchas que, altas y otras tienen igual ancho que alto. Trate de conservar siempre dichas operaciones para lograr una buena letra. (fig. 7).

OBSERVACIONES

Afile continuamente el lápiz.

Trabaje para los trazos de las letras con lápiz HB o No. 2

No repita los trazos

En el ejercicio deje entre letra y letra un espacio igual a la altura de la letra

En la letra mayúscula no se marcan tildes ni puntos (La I, la J).

1. Realizar mapa conceptual en el cuaderno, no olvide realizar dibujos que permitan aclarar los conceptos.

2. Realizar en hoja de block de dibujo los ejercicios propuestos del TRAZAR LETRAS MAYÚSCULAS DE TRAZOS RECTOS INCLINADAS; siga cada una de las indicaciones en el paso a paso; debe repetir los ejercicios hasta llenar toda la hoja de block.

La fecha de entrega es para el próximo Martes 26 de mayo,  debe enviar las evidencias fotográficas a mi correo aidrope18@gmail.com o mi Whatsapp 317 788 77 04.

No olvidar escribir el nombre completo y el grado cuando envié la evidencia.

AGRADEZCO SU VALIOSA ATENCIÓN¡¡¡

DIOS LES BENDIGA ENORMEMENTE...

ACTIVIDAD SEMANA 14

MAYO 11 al 14 DE 2020

ASIGNATURA: DIBUJO TÉCNICO
GRADO: SEXTO
DOCENTE: AIMER IDROBO PEREZ

FORMATOS DEL DIBUJO TÉCNICO

El formato del papel hace referencia al tamaño (largo y ancho). En el dibujo técnico estos formatos están normalizados y son estándar con la Serie A.

Se llama formato, al tamaño, posición y dimensiones normalizadas en mm. que se les da a un pliego de papel. Todos los dibujos se realizarán en este papel, al objeto de unificar tamaños, y de este modo poderlos  encuadernar y archivar de forma conveniente.

Las dimensiones de los formatos está recogida en la norma UNE 1-011.

Todo formato se obtiene dividendo en dos partes iguales el inmediato superior, paralelamente al lado menor. Por tanto la relación que existe entre dos formatos sucesivos es de ½. Así:

En nuestro caso, la serie de formatos (tamaños) del papel para el dibujo técnico son la Serie A. Para declarar el tamaño del papel se hace mediante una letra en mayúscula, la letra de la serie, que para dibujo técnico es la A y detrás de la letra se coloca un número. El número hace referencia al tamaño (dimensiones).

 Cuanto mayor es el número menor tamaño del papel. Por ejemplo: formato A0, A1, A2, A3, A4, etc.

 El A0 será el más grande y el más pequeño será el A12, aunque para el dibujo técnico, el más pequeño que se suele usar es el A4.

TIPOS DE FORMATOS EN EL DIBUJO TECNICO

Según esta norma el tamaño más grande de papel para el dibujo técnico es el DIN A0 que sería un papel de 1 metro cuadrado de grande lo que conocemos normalmente en nuestro País como un pliego.

 El formato DIN A1 sería justo la mitad (medio pliego) del A0 y el A2 la mitad del A1, OJO siempre cortando el papel por el lado más largo del formato anterior.

¿Cual es el formato más usado en el dibujo técnico? pues el Tamaño A4, o DIN A4, ese es el que nosotros vamos aprendernos de memoria y su tamaño es de 210mm x 297mm.

  El tamaño A4 será de 210mm de alto y de 297mm de largo.

1. Realizar mapa conceptual en el cuaderno, no olvide realizar dibujos que permitan aclarar los conceptos.

2. Para afianzar tus conocimientos realiza el siguiente juego : JUEGO DE FORMATOS DEL DIBUJO TÉCNICO  ;Para ingresar al juego debes dar click al texto anterior... Envía un pantallazo con el puntaje alcanzado.

La fecha de entrega es para el próximo Martes 19 de mayo,  debe enviar las evidencias fotográficas a mi correo aidrope18@gmail.com o mi Whatsapp 317 788 77 04.

No olvidar escribir el nombre completo y el grado cuando envié la evidencia.

AGRADEZCO SU VALIOSA ATENCIÓN¡¡¡

DIOS LES BENDIGA ENORMEMENTE...

ACTIVIDAD SEMANA 13

MAYO 5 al 7 DE 2020

ASIGNATURA: DIBUJO TÉCNICO
GRADO: SEXTO
DOCENTE: AIMER IDROBO PEREZ

Recuerde que la semana pasada se estuvo trabajando en el taller de estándares de las letras técnicas, esta semana vamos a realizar una plancha de dibujo con aplicación de letras técnicas para la construcción de textos técnicos.

Va a observar detenidamente el vídeo tutorial que se preparo para explicar las plancha:

1. Realizar la plancha de dibujo de aplicación de letras técnicas en una hoja de block de dibujo técnico.

  La fecha de entrega es para el próximo jueves 7 de mayo,  debe enviar las evidencias fotográficas a mi correo aidrope18@gmail.com o mi Whatsapp 317 788 77 04.

No olvidar escribir el nombre completo y el grado cuando envié la evidencia.

AGRADEZCO SU VALIOSA ATENCIÓN¡¡¡

DIOS LES BENDIGA ENORMEMENTE...
